PA6 ย่อมาจากอะไร? อธิบายโพลีเอไมด์ 6

PA6 ย่อมาจากอะไร?

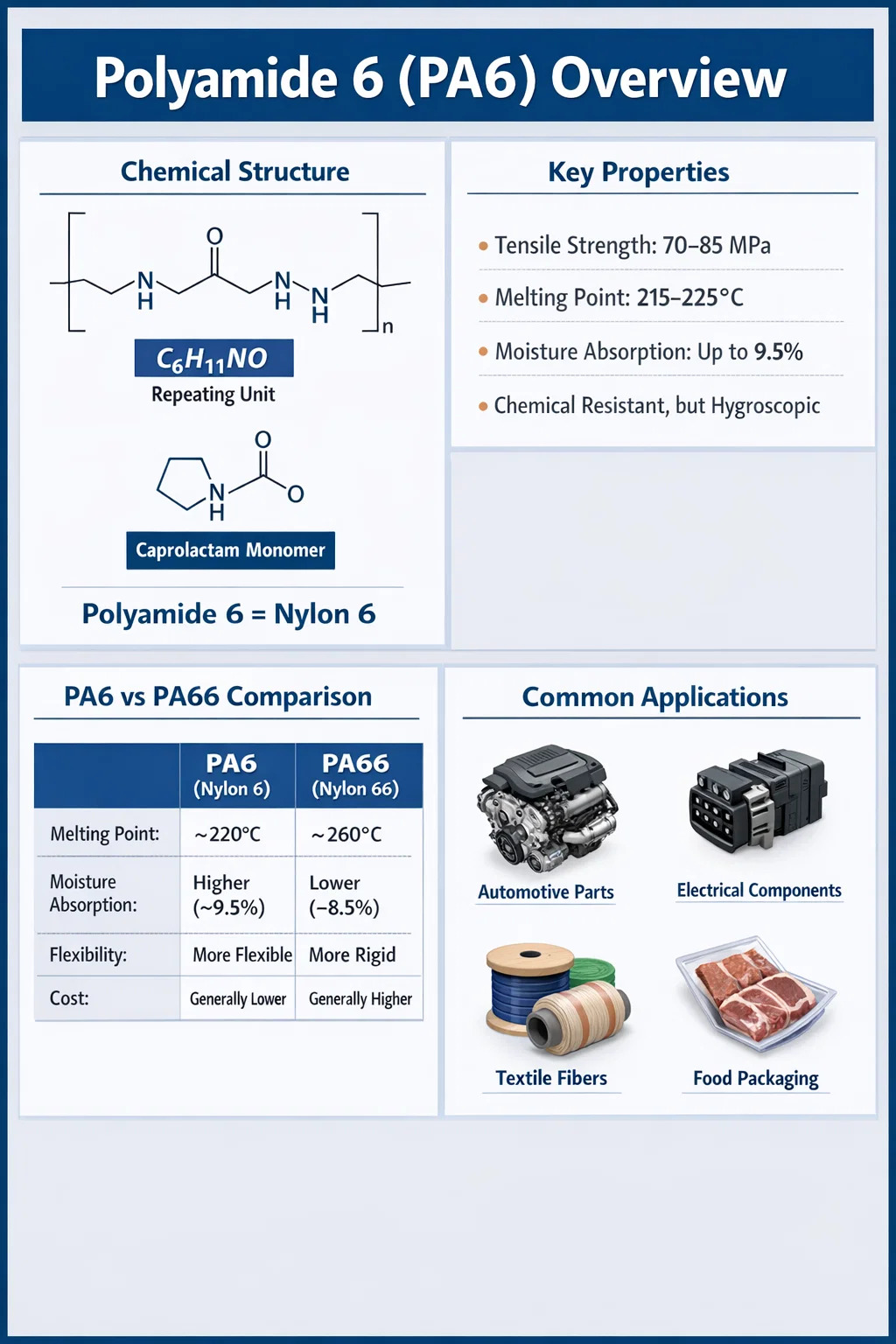

PA6 ย่อมาจาก โพลีเอไมด์ 6 ซึ่งเป็นพอลิเมอร์เทอร์โมพลาสติกกึ่งผลึกที่ผลิตโดยปฏิกิริยาพอลิเมอไรเซชันแบบเปิดวงแหวนของคาโปรแลคตัม อยู่ในกลุ่มไนลอนที่กว้างขึ้นและเป็นหนึ่งในพลาสติกวิศวกรรมที่ใช้กันอย่างแพร่หลายมากที่สุดในโลก "6" หมายถึงอะตอมของคาร์บอน 6 อะตอมในหน่วยโมโนเมอร์ที่ทำซ้ำได้มาจากคาโปรแลคตัม (C₆H₁₁NO) PA6 มักเรียกกันว่า Nylon 6 และทั้งสองคำนี้อธิบายถึงวัสดุฐานเดียวกัน

ในบริบททางอุตสาหกรรมและทางเทคนิค PA6 และโพลีเอไมด์ 6 ถูกใช้สลับกัน คุณจะพบว่ามีป้ายกำกับว่า PA6 ในเอกสารข้อมูลทางวิศวกรรม, เป็น Nylon 6 ในรายการผลิตภัณฑ์เชิงพาณิชย์ และบางครั้งก็เป็น polycaprolactam ในวรรณกรรมทางวิทยาศาสตร์ ไม่ว่าฉลากจะเป็นอย่างไร ชื่อทั้งหมดเหล่านี้อ้างอิงถึงโครงสร้างแกนหลักโพลีเมอร์เดียวกันที่กำหนดโดยการเชื่อมโยงเอไมด์ (-CO-NH-) ซ้ำไปตามสายโซ่โพลีเมอร์

โพลีเอไมด์ 6 เป็นหนึ่งในเทอร์โมพลาสติกวิศวกรรมที่มีการบริโภคมากที่สุดทั่วโลก ปริมาณการผลิตต่อปีเกิน 4 ล้านเมตริกตัน และวัสดุดังกล่าวเป็นส่วนสำคัญของอุตสาหกรรมต่างๆ ตั้งแต่ยานยนต์และอิเล็กทรอนิกส์ ไปจนถึงสิ่งทอและบรรจุภัณฑ์อาหาร การทำความเข้าใจว่า PA6 หมายถึงอะไรเป็นเพียงจุดเริ่มต้นเท่านั้น — คุณสมบัติทางเคมี คุณลักษณะด้านประสิทธิภาพ และพฤติกรรมการประมวลผลของ PA6 เป็นตัวกำหนดว่าทำไมจึงมีความโดดเด่นในเชิงพาณิชย์

เคมีเบื้องหลังโพลีเอไมด์ 6

โพลีเอไมด์ 6 ถูกสังเคราะห์ผ่านปฏิกิริยาโพลีเมอไรเซชันที่เปิดวงแหวนไฮโดรไลติกของ ε-คาโปรแลคตัม ซึ่งเป็นไซคลิกเอไมด์ กระบวนการนี้แตกต่างโดยพื้นฐานจากโพลีเอไมด์ 66 (PA66) ซึ่งเกิดจากการควบแน่นของพอลิเมอไรเซชันของโมโนเมอร์ที่แยกจากกันสองตัว ได้แก่ เฮกซาเมทิลีนไดเอมีนและกรดอะดิปิก ต้นกำเนิดโมโนเมอร์เดี่ยวของ PA6 ทำให้โครงสร้างโซ่มีความสม่ำเสมอและยืดหยุ่นมากกว่าเล็กน้อยเมื่อเทียบกับ PA66

กลุ่มเอไมด์ (-CONH-) ที่ทำซ้ำตามแนวแกนหลักของ PA6 มีหน้าที่รับผิดชอบต่อคุณลักษณะสำคัญหลายประการ ได้แก่:

• พันธะไฮโดรเจนระหว่างโมเลกุลที่แข็งแกร่ง ซึ่งมีส่วนทำให้เกิดความแข็งแกร่งทางกลและมีจุดหลอมเหลวสูง
• สัมพรรคภาพกับโมเลกุลของน้ำ นำไปสู่การดูดซับความชื้น (ดูดความชื้น) ที่ส่งผลต่อความเสถียรของมิติ
• ทนต่อสารเคมีต่อน้ำมัน จาระบี เชื้อเพลิง และตัวทำละลายอินทรีย์ส่วนใหญ่
• ความไวต่อกรดและเบสแก่ซึ่งสามารถไฮโดรไลซ์พันธะเอไมด์ได้

ระดับความเป็นผลึกในโพลีเอไมด์ 6 โดยทั่วไปจะอยู่ในช่วงตั้งแต่ 35% ถึง 45% ขึ้นอยู่กับเงื่อนไขการประมวลผล ความเป็นผลึกที่สูงขึ้นมีความสัมพันธ์กับความแข็งแกร่ง ความแข็งแกร่ง และความทนทานต่อสารเคมีที่มากขึ้น ในขณะที่ความเป็นผลึกที่ต่ำกว่าจะเพิ่มความเหนียวและความยืดหยุ่นในการรับแรงกระแทก เครื่องชั่งนี้สามารถปรับได้โดยการใช้สารสร้างนิวคลีเอตติ้ง อัตราการทำความเย็น และเกณฑ์วิธีในการอบอ่อนในระหว่างการผลิต

น้ำหนักโมเลกุลของเกรด PA6 เชิงพาณิชย์แตกต่างกันอย่างมาก เกรดการฉีดขึ้นรูปมาตรฐานมักมีน้ำหนักโมเลกุลเฉลี่ยเป็นจำนวน (Mn) ในช่วง 15,000 ถึง 40,000 กรัม/โมล ในขณะที่เกรดไฟเบอร์และเกรดฟิล์มสามารถรับน้ำหนักโมเลกุลที่สูงขึ้นได้ เพื่อตอบสนองความต้องการแรงดึงและการยืดตัวที่เฉพาะเจาะจง

คุณสมบัติทางกายภาพและทางกลที่สำคัญของ PA6

ลักษณะประสิทธิภาพของ Polyamide 6 ทำให้เป็นหนึ่งในเทอร์โมพลาสติกวิศวกรรมที่มีความอเนกประสงค์มากที่สุดที่มีอยู่ ตารางต่อไปนี้สรุปคุณสมบัติทั่วไปของ PA6 เกรดมาตรฐานที่ยังไม่ได้เติมในสภาวะแห้งเมื่อขึ้นรูป (DAM):

คุณสมบัติประการหนึ่งที่ต้องได้รับการดูแลอย่างระมัดระวังคือการดูดซับความชื้น PA6 ดูดซับความชื้นจากสิ่งแวดล้อม และเมื่ออิ่มตัว (ปริมาณความชื้นสมดุล หรือ EMC) คุณสมบัติจะเปลี่ยนไปอย่างมีนัยสำคัญ แรงดึงสามารถลดลงได้ 20–30% ในขณะที่ความต้านทานแรงกระแทกและการยืดตัวที่จุดขาดดีขึ้น ซึ่งหมายความว่าชิ้นส่วน PA6 ที่ทดสอบในสภาวะปรับอากาศ (เปียก) มีพฤติกรรมแตกต่างไปจากชิ้นส่วนเดียวกันที่ทดสอบทันทีหลังจากการขึ้นรูป (แห้ง) วิศวกรต้องคำนึงถึงเรื่องนี้เมื่อออกแบบการใช้งานด้านโครงสร้าง

พฤติกรรมความร้อน

โพลีเอไมด์ 6 มีจุดหลอมเหลวประมาณ 220°C ซึ่งวางไว้อย่างสบายในช่วงพลาสติกวิศวกรรมที่มีอุณหภูมิปานกลาง อุณหภูมิการเบี่ยงเบนความร้อน (HDT) ภายใต้ภาระ 1.8 MPa จะอยู่ที่ประมาณ 55–65°C สำหรับเกรดที่ยังไม่ได้บรรจุ แต่จะเพิ่มขึ้นอย่างมากด้วยการเสริมใยแก้ว - PA6 ที่เติมแก้ว 30% สามารถรับ HDT ที่ 200°C หรือสูงกว่า . ทำให้ PA6 เสริมแรงเหมาะสำหรับงานใต้ฝากระโปรงรถยนต์ที่ต้องสัมผัสกับความร้อนในชีวิตประจำวัน

PA6 กับ PA66: แตกต่างกันอย่างไร และควรเลือกแต่ละอย่างเมื่อใด

โพลีเอไมด์ 6 และโพลีเอไมด์ 66 เป็นเกรดไนลอนสองเกรดที่สำคัญที่สุดในเชิงพาณิชย์ และมักถูกนำมาเปรียบเทียบกันบ่อยครั้ง แม้ว่าพวกเขาจะมีกลุ่มสารเคมีคล้ายกัน แต่ความแตกต่างก็มีความสำคัญในการใช้งานจริง

สำหรับการใช้งานทั่วไปส่วนใหญ่ — สินค้าอุปโภคบริโภค ตัวเรือนที่ไม่มีโครงสร้าง เส้นใยสิ่งทอ — PA6 เป็นตัวเลือกที่ต้องการเนื่องจากมีต้นทุนที่ต่ำกว่า การไหลที่ดีขึ้นระหว่างการฉีดขึ้นรูป และความสวยงามของพื้นผิวที่เหนือกว่า สำหรับการใช้งานด้านยานยนต์หรืออุตสาหกรรมที่ต้องการการสัมผัสกับอุณหภูมิที่สูงกว่า 150°C อย่างต่อเนื่อง PA66 มีข้อได้เปรียบ อย่างไรก็ตาม ด้วยแพ็คเกจกันโคลงและการเสริมแรงด้วยแก้ว ทำให้ PA6 สามารถออกแบบให้ปิดช่องว่างด้านประสิทธิภาพได้มาก

เกรดและสูตรทั่วไปของโพลีเอไมด์ 6

PA6 ที่ยังไม่ได้บรรจุแบบ Raw เป็นเพียงข้อมูลพื้นฐานเท่านั้น ภาพรวมเชิงพาณิชย์ประกอบด้วยเกรดดัดแปลงหลายสิบรายการที่ออกแบบมาเพื่อเป้าหมายประสิทธิภาพเฉพาะ หมวดหมู่หลักคือ:

ใยแก้วเสริมแรง PA6

การเติมเส้นใยแก้วที่การรับน้ำหนัก 15%, 30% หรือ 50% โดยน้ำหนักจะเปลี่ยน PA6 ให้เป็นวัสดุโครงสร้าง เกรด PA6 ที่เติมแก้ว 30% โดยทั่วไปจะให้ความต้านทานแรงดึงที่ 160–180 เมกะปาสคาล และโมดูลัสดัดงอ 8,000–10,000 MPa — ประมาณสามถึงสี่เท่าของความแข็งของเรซินฐานที่ยังไม่ได้เติม รุ่นเสริมแรงนี้เป็นตัวเลือกมาตรฐานสำหรับฉากยึดโครงสร้าง ฝาครอบเครื่องยนต์ ตัวเรือนระบบไฟฟ้า และคลิปรับน้ำหนักในชิ้นส่วนยานยนต์

สารหน่วงไฟ PA6

สำหรับการใช้งานด้านไฟฟ้าและอิเล็กทรอนิกส์ เกรดทนไฟ (FR) ของโพลีเอไมด์ 6 รวมสารเติมแต่งที่ปราศจากฮาโลเจนหรือฮาโลเจนเพื่อให้ได้พิกัด UL 94 V-0 ที่ความหนาของผนังที่ระบุ ซึ่งมักจะบางเพียง 0.4 มม. เกรดเหล่านี้มีความสำคัญอย่างยิ่งต่อตัวเรือนเซอร์กิตเบรกเกอร์ ฐานรีเลย์ ตัวคอนเนคเตอร์ และส่วนประกอบอื่นๆ ที่ต้องลดความเสี่ยงในการติดไฟให้เหลือน้อยที่สุดให้สอดคล้องกับมาตรฐาน IEC 60695 และ UL

PA6 ที่ปรับเปลี่ยนผลกระทบ

การเสริมความแข็งของยางด้วยตัวดัดแปลงอีลาสโตเมอร์ เช่น EPDM หรือโพลิโอเลฟินกราฟต์แบบมาลิกแอนไฮไดรด์ ช่วยเพิ่มความต้านทานแรงกระแทกที่อุณหภูมิต่ำได้อย่างมาก เกรด PA6 ที่มีความทนทานเป็นพิเศษสามารถให้ค่าแรงกระแทกแบบชาร์ปีที่มีรอยบากได้ 50–80 กิโลจูล/ตรม เมื่อเทียบกับเกรดมาตรฐาน 5–8 กิโลจูล/ตรม. สูตรเหล่านี้ใช้กับสินค้ากีฬา เรือนเครื่องมือ และส่วนประกอบกันชนรถยนต์

PA6 เสถียรด้วยความร้อน

มาตรฐาน PA6 ผ่านการย่อยสลายด้วยความร้อนที่อุณหภูมิสูงกว่า 100°C ในสถานการณ์การสัมผัสในระยะยาว เกรดที่คงตัวด้วยความร้อนรวมเอาระบบกันโคลงเอมีนที่ใช้ทองแดงหรือแบบขัดขวาง เพื่อยืดอายุการใช้งานอย่างต่อเนื่องที่อุณหภูมิ 120–130°C ซึ่งเกี่ยวข้องกับท่อร่วมไอดี ส่วนประกอบของระบบทำความเย็น และชิ้นส่วนอื่นๆ ที่อยู่ใกล้กับระบบย่อยของยานยนต์ที่สร้างความร้อน

เกรดที่เติมแร่ธาตุและคาร์บอนไฟเบอร์

สารตัวเติมแร่ธาตุ เช่น ทัลก์หรือวอลลาสโทไนต์ จะถูกเติมเพื่อเพิ่มความเสถียรของมิติ ความแข็ง และความแข็งของพื้นผิวด้วยต้นทุนที่ต่ำกว่าเมื่อเทียบกับใยแก้ว PA6 ที่เสริมด้วยคาร์บอนไฟเบอร์ให้ความแข็งเฉพาะเป็นพิเศษ และมีการระบุไว้มากขึ้นในการใช้งานโครงสร้างน้ำหนักเบาในการบินและอวกาศและอุปกรณ์กีฬาประสิทธิภาพสูง แม้ว่าต้นทุนวัสดุจะสูงกว่ามากก็ตาม

วิธีการประมวลผล PA6: วิธีการผลิต

โพลีเอไมด์ 6 เข้ากันได้กับวิธีการประมวลผลโพลีเมอร์หลากหลายประเภท ซึ่งมีส่วนสำคัญต่อความคล่องตัวในเชิงพาณิชย์ การเลือกวิธีการประมวลผลขึ้นอยู่กับรูปทรงของผลิตภัณฑ์ที่ต้องการและข้อกำหนดการใช้งานขั้นสุดท้าย

การฉีดขึ้นรูป

การฉีดขึ้นรูปเป็นวิธีการประมวลผลที่โดดเด่นสำหรับ PA6 ในการใช้งานทางวิศวกรรม อุณหภูมิหลอมเหลวโดยทั่วไปมีตั้งแต่ 240°C ถึง 280°C ด้วยอุณหภูมิแม่พิมพ์ 60–100°C ใช้เพื่อควบคุมความเป็นผลึกและการตกแต่งพื้นผิว การทำให้แห้งล่วงหน้าเป็นสิ่งสำคัญ: เม็ด PA6 ต้องทำให้แห้งโดยมีปริมาณความชื้นต่ำกว่า 0.2% ก่อนแปรรูปเพื่อป้องกันการย่อยสลายแบบไฮโดรไลติกในระหว่างการขึ้นรูป ซึ่งทำให้น้ำหนักโมเลกุลลดลง ข้อบกพร่องที่พื้นผิว (รอยเปื้อน เป็นริ้ว) และลดคุณสมบัติทางกล การอบแห้งที่อุณหภูมิ 80°C เป็นเวลา 4-6 ชั่วโมงในเครื่องอบลดความชื้นถือเป็นแนวทางปฏิบัติมาตรฐาน

การอัดขึ้นรูป

PA6 ได้รับการอัดขึ้นรูปอย่างกว้างขวางเป็นโปรไฟล์ ท่อ แท่ง ฟิล์ม และแผ่น PA6 เกรดฟิล์มถูกนำมาใช้อย่างกว้างขวางในบรรจุภัณฑ์อาหารเป็นชั้นกั้น เนื่องจากมีคุณสมบัติกั้นออกซิเจนและกลิ่นที่ดีเยี่ยม ฟิล์มหลายชั้นอัดรีดร่วมที่รวม PA6 กับชั้นโพลีเอทิลีนหรือโพลีโพรพีลีนมอบโซลูชันบรรจุภัณฑ์ที่สมดุลระหว่างความยืดหยุ่น ประสิทธิภาพของกั้น และความสามารถในการปิดผนึกด้วยความร้อน ฟิล์ม PA6 มีอัตราการส่งผ่านออกซิเจนที่ ต่ำกว่า 30 ซีซี·ล้าน/100 นิ้ว²·วัน ภายใต้สภาวะที่แห้ง

การปั่นแบบหลอมเพื่อการผลิตไฟเบอร์

อุตสาหกรรมสิ่งทออาศัยเส้นใย PA6 ที่หลอมละลาย (เส้นใยไนลอน 6) สำหรับร้านขายชุดชั้นใน ชุดกีฬา ชุดว่ายน้ำ พรม และผ้าอุตสาหกรรม กระบวนการปั่นแบบหลอมเกี่ยวข้องกับการอัด PA6 ที่หลอมละลายผ่านสปินเนอร์ ตามด้วยการวาดและการปรับพื้นผิวเพื่อให้ได้ค่าความเหนียวและการยืดตัวตามเป้าหมาย เส้นด้ายใยยาว PA6 เชิงพาณิชย์มักมีความเหนียวแน่นในช่วง 4–7 กรัม/ดีเนียร์ ทำให้มีความทนทาน ทนต่อการเสียดสี และยืดหยุ่นภายใต้ความเครียดทางกลซ้ำๆ

การเป่าขึ้นรูปและการขึ้นรูปแบบหมุน

เกรดการเป่าขึ้นรูปแบบพิเศษของ PA6 ใช้ในการผลิตท่อเชื้อเพลิง ถังเก็บของเหลว และส่วนประกอบยานยนต์แบบกลวง ซึ่งต้องมีการผสมผสานระหว่างความทนทานต่อสารเคมีและความสมบูรณ์ทางกล การขึ้นรูปแบบหมุนด้วยผง PA6 ถูกนำมาใช้ในภาชนะอุตสาหกรรมและตัวเรือนแบบพิเศษ แม้ว่าจะพบได้น้อยกว่าเกรดโพลีเอทิลีนก็ตาม

การใช้งานที่สำคัญของ PA6 ในอุตสาหกรรมต่างๆ

ขอบเขตการใช้งานของ Polyamide 6 นั้นกว้างเป็นพิเศษ ด้านล่างนี้คืออุตสาหกรรมหลักและการใช้งานขั้นสุดท้ายโดยเฉพาะ โดยที่ PA6 เป็นวัสดุมาตรฐานหรือวัสดุที่ต้องการ

อุตสาหกรรมยานยนต์

ภาคยานยนต์เป็นผู้บริโภค PA6 เกรดวิศวกรรมรายใหญ่ที่สุดเพียงรายเดียว ซึ่งคิดเป็นสัดส่วนโดยประมาณ 35–40% ของปริมาณการใช้พลาสติกวิศวกรรม PA6 ทั้งหมด ส่วนประกอบสำคัญของยานยนต์ที่ทำจาก PA6 เสริมใยแก้วหรือทนความร้อน ได้แก่:

• ท่อร่วมไอดีและเครื่องสะท้อนเสียง
• ฝาครอบเครื่องยนต์และอ่างน้ำมันเครื่อง (บนแพลตฟอร์มที่เลือก)
• โครงสร้างระบบทำความเย็นและตัวเทอร์โมสตัท
• แท่นยึดคันเหยียบและรางนำสายเคเบิล
• ขั้วต่อท่อน้ำมันเชื้อเพลิงและท่อร้อยสายของเหลว
• คลิปโครงสร้าง บูชสปริง และกลไกมือจับประตู

การเปลี่ยนแปลงของอุตสาหกรรมยานยนต์ไปสู่การออกแบบยานพาหนะน้ำหนักเบา (เพื่อปรับปรุงประสิทธิภาพการใช้เชื้อเพลิงและลดการปล่อย CO₂) ยังคงผลักดันการทดแทนส่วนประกอบโลหะด้วย PA6 ที่เสริมด้วยแก้ว ซึ่งเป็นแนวโน้มที่เรียกกันทั่วไปว่า "การเปลี่ยนโลหะ" รถยนต์สมัยใหม่ทั่วไปประกอบด้วย 15 และ 25 กก ของวัสดุโพลีเอไมด์ โดยมี PA6 และ PA66 เป็นตัวแทนส่วนใหญ่

การใช้งานด้านไฟฟ้าและอิเล็กทรอนิกส์ (E&E)

PA6 เกรด FR และวัตถุประสงค์ทั่วไปมีการใช้กันอย่างแพร่หลายในชิ้นส่วนไฟฟ้า เนื่องจากมีการผสมผสานระหว่างความแข็งแรงเชิงกล ความคงตัวของขนาด และคุณสมบัติของฉนวนไฟฟ้า ความต้านทานพื้นผิวของ PA6 เกิน 10¹³ โอห์ม และความแข็งแรงของไดอิเล็กตริกโดยทั่วไปอยู่ที่ 14–16 kV/mm ทำให้เหมาะอย่างยิ่งสำหรับตัวเสื้อขั้วต่อ กล่องหุ้มรีเลย์ ฐานเบรกเกอร์ แผงขั้วต่อ และแกนกระสวยมอเตอร์

การใช้งานสิ่งทอและเส้นใย

เมื่อพิจารณาตามปริมาณแล้ว จริงๆ แล้วเส้นใยคือการใช้โพลีเอไมด์ 6 ที่ใหญ่ที่สุดทั่วโลก โดยกินไฟประมาณ 60–65% ของการผลิต PA6 ทั้งหมด เส้นใยไนลอน 6 ปรากฏในร้านขายชุดชั้นใน ชุดชั้นใน ชุดออกกำลังกาย ผ้าหุ้มเบาะ และพรม ความต้านทานการเสียดสีและการคืนตัวของเส้นใย PA6 ที่โดดเด่นทำให้เส้นใย PA6 มีคุณค่าเป็นพิเศษในเส้นใยหน้าพรม ซึ่งแข่งขันกับ PA66 และโพลีเอสเตอร์ได้

บรรจุภัณฑ์อาหาร

ฟิล์ม PA6 เป็นวัสดุหลักในบรรจุภัณฑ์อาหารที่มีความยืดหยุ่น โดยเฉพาะอย่างยิ่งสำหรับเนื้อสัตว์บรรจุสุญญากาศ ชีส และอาหารแปรรูป คุณสมบัติกั้นที่เหนือกว่าเมื่อเปรียบเทียบกับโพลีโอเลฟินส์จะป้องกันการซึมผ่านของออกซิเจนที่นำไปสู่การเน่าเสียจากปฏิกิริยาออกซิเดชั่น ซึ่งช่วยยืดอายุการเก็บรักษาได้อย่างมาก ฟิล์มบรรจุภัณฑ์ที่ใช้ PA6 ยังมีความต้านทานการเจาะทะลุได้ดีเยี่ยม และสามารถทนทานต่อการพาสเจอร์ไรซ์และกระบวนการรีทอร์ทที่อุณหภูมิสูงถึง 121°C

สินค้าอุตสาหกรรมและสินค้าอุปโภคบริโภค

PA6 ถูกนำมาใช้อย่างกว้างขวางในตัวเรือนเครื่องมือไฟฟ้า อุปกรณ์กีฬา (สายรัดสกี อุปกรณ์ปีนเขา ส่วนประกอบจักรยาน) ส่วนประกอบสายพานลำเลียงทางอุตสาหกรรม เกียร์และบุชชิ่ง สายรัดซิปและระบบจัดการสายเคเบิล และอุปกรณ์เชื่อมต่อแบบนิวแมติก การผสมผสานระหว่างความเหนียว ความต้านทานการสึกหรอ และความสามารถในการขึ้นรูป ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับทั้งชิ้นส่วนการผลิตจำนวนมากที่ขึ้นรูปแบบฉีดขึ้นรูปและสต็อกกึ่งสำเร็จรูปที่กลึงด้วยเครื่องจักร

ทำความเข้าใจความไวต่อความชื้นของโพลีเอไมด์ 6

การจัดการความชื้นถือเป็นส่วนสำคัญในทางปฏิบัติประการหนึ่งในการทำงานกับ PA6 และส่งผลต่อทั้งประสิทธิภาพในการประมวลผลและการใช้งานขั้นสุดท้าย PA6 ดูดความชื้น — โดยดูดซับน้ำจากสภาพแวดล้อมโดยรอบจนกระทั่งถึงสภาวะสมดุลกับความชื้นสัมพัทธ์โดยรอบ

ที่ความชื้นสัมพัทธ์ 50% และ 23°C (สภาวะปกติตาม ISO 1110) PA6 ดูดซับได้ประมาณ ความชื้น 2.5–3.0% โดยน้ำหนัก . เมื่ออิ่มตัวเต็มที่ (แช่อยู่ในน้ำ) ค่านี้จะเพิ่มขึ้นเป็นประมาณ 9–10% ระดับความชื้นเหล่านี้ส่งผลโดยตรงต่อ:

• ความเสถียรของมิติ: PA6 แสดงการเปลี่ยนแปลงมิติ (บวม) เมื่อปริมาณความชื้นเพิ่มขึ้น โดยมีการขยายตัวเชิงเส้นประมาณ 0.7–1.0% ต่อเปอร์เซ็นต์ของความชื้นที่ถูกดูดซับ สำหรับส่วนประกอบที่มีความพอดีที่แม่นยำ จะต้องคำนึงถึงความคลาดเคลื่อนด้วย
• ความต้านแรงดึงและโมดูลัส: ทั้งสองลดลงเมื่อมีการดูดซับความชื้น เนื่องจากน้ำทำหน้าที่เป็นพลาสติไซเซอร์โดยไปรบกวนพันธะไฮโดรเจนระหว่างโมเลกุล
• ทนต่อแรงกระแทก: ปรับปรุงเมื่อปริมาณความชื้นเพิ่มขึ้นเนื่องจากความเหนียวที่เพิ่มขึ้น PA6 แบบปรับสภาพมีความทนทานกว่า DAM PA6 อย่างมากในการทดสอบแรงกระแทกที่อุณหภูมิต่ำ
• คุณภาพการประมวลผล: เม็ดเปียกที่ผ่านการแปรรูปโดยไม่ทำให้แห้งเพียงพอจะทำให้ชิ้นส่วนมีข้อบกพร่องที่พื้นผิว ช่องว่าง น้ำหนักโมเลกุลลดลง และคุณสมบัติทางกลลดลง

วิศวกรที่ระบุ PA6 สำหรับการใช้งานเชิงโครงสร้างควรอ้างอิงข้อมูลทางกลที่มีการปรับสภาพ (ตามปริมาณความชื้นในการให้บริการที่คาดไว้) แทนที่จะเป็นค่าที่แห้งเมื่อขึ้นรูป เพื่อหลีกเลี่ยงการประเมินประสิทธิภาพในการให้บริการสูงเกินไป

ความยั่งยืนและการรีไซเคิลของ PA6

ความยั่งยืนเป็นมิติที่สำคัญมากขึ้นในการเลือกใช้วัสดุ และโพลีเอไมด์ 6 มีรูปแบบการสิ้นสุดอายุการใช้งานที่ดีกว่าพลาสติกวิศวกรรมอื่นๆ จำนวนมาก PA6 สามารถรีไซเคิลได้โดยใช้เครื่องจักร — หลอมใหม่และแปรรูปเป็นชิ้นส่วนใหม่ — โดยน้ำหนักโมเลกุลและคุณสมบัติจะลดลงบ้าง โดยเฉพาะอย่างยิ่งหลังจากรอบการประมวลผลหลายรอบ เศษอุตสาหกรรมและ PA6 หลังการบริโภคจากเส้นใยพรม อวนจับปลา และขยะสิ่งทอ ได้รับการรวบรวมและรีไซเคิลในหลายโครงการทั่วโลก

การรีไซเคิลสารเคมีมีข้อได้เปรียบเป็นพิเศษสำหรับ PA6 เมื่อเทียบกับ PA66 เนื่องจาก PA6 ทำจากโมโนเมอร์ตัวเดียว (คาโปรแลคตัม) จึงสามารถดีพอลิเมอร์ไลซ์กลับไปเป็นคาโปรแลคตัมบริสุทธิ์ได้ผ่านการไฮโดรไลซิสหรือไกลโคไลซิส และโมโนเมอร์ที่นำกลับมาใช้แล้วสามารถถูกรีพอลิเมอร์ใหม่เป็น PA6 ที่มีคุณภาพบริสุทธิ์ได้ เส้นทางการรีไซเคิลแบบวงปิดนี้ได้ดำเนินการเชิงพาณิชย์แล้ว บริษัทต่างๆ รวมถึง Aquafil ผลิต Econyl ซึ่งเป็นเส้นใย PA6 ที่สร้างใหม่ซึ่งทำจากขยะหลังการบริโภค เช่น อวนจับปลาและเส้นใยพรมที่ถูกทิ้ง โดยมีปริมาณการปล่อยก๊าซคาร์บอนต่ำกว่าการผลิตบริสุทธิ์อย่างมีนัยสำคัญ

การประเมินวงจรชีวิตระบุว่าการผลิต PA6 บริสุทธิ์ 1 กิโลกรัมต้องใช้ประมาณ 120–130 เมกะจูล พลังงานและสร้างการปล่อยก๊าซเทียบเท่า CO₂ ประมาณ 6-8 กิโลกรัม PA6 ที่รีไซเคิลแล้วช่วยลดตัวเลขเหล่านี้ลง 50–80% ขึ้นอยู่กับเส้นทางการรีไซเคิล ทำให้ PA6 เป็นหนึ่งในโพลีเมอร์ทางวิศวกรรมที่สามารถรีไซเคิลได้มากกว่าในแง่ของเคมี

Caprolactam ชีวภาพซึ่งได้มาจากวัตถุดิบตั้งต้นจากพืชยังอยู่ระหว่างการพัฒนาอย่างแข็งขันเพื่อเป็นแนวทางในการลดการพึ่งพาเชื้อเพลิงฟอสซิลของการผลิต PA6 แม้ว่าขนาดเชิงพาณิชย์จะยังคงจำกัดอยู่ในขณะนี้

ข้อจำกัดและข้อควรพิจารณาในการออกแบบสำหรับ PA6

แม้ว่าโพลีเอไมด์ 6 จะมีคุณสมบัติที่ผสมผสานกันได้อย่างน่าสนใจ แต่ก็ไม่ได้เหมาะกับทุกการใช้งานในระดับสากล นักออกแบบและวิศวกรควรตระหนักถึงข้อจำกัดต่อไปนี้:

• การเปลี่ยนแปลงมิติที่เกิดจากความชื้น: ตามที่กล่าวไว้ การบวมอุ้มน้ำจะจำกัดการใช้งานในชุดประกอบที่มีความทนทานต่ำซึ่งสัมผัสกับความชื้นที่แตกต่างกันหรือการแช่น้ำโดยตรงโดยไม่มีการชดเชยการออกแบบที่เหมาะสม
• การย่อยสลายด้วยรังสียูวี: PA6 ที่ไม่มีการดัดแปลงจะสลายตัวภายใต้การสัมผัสรังสียูวีเป็นเวลานาน ส่งผลให้พื้นผิวเกิดคราบชอล์ก การเปราะ และการเปลี่ยนสี ต้องใช้เกรดที่มีความเสถียรต่อรังสียูวีหรือสารเคลือบป้องกันสำหรับการใช้งานกลางแจ้ง
• ความไวต่อกรดและเบสแก่: PA6 ถูกโจมตีโดยกรดแร่เข้มข้น (HCl, H₂SO₄) และด่างแก่ ซึ่งจะไฮโดรไลซ์พันธะเอไมด์และทำให้เกิดการแตกตัวของโซ่ การใช้งานที่เกี่ยวข้องกับสารเคมีดังกล่าวจำเป็นต้องใช้วัสดุทดแทน
• คืบคลานภายใต้ภาระที่ต่อเนื่อง: เช่นเดียวกับเทอร์โมพลาสติกกึ่งผลึกทั้งหมด PA6 มีการคืบคลาน (การเสียรูปช้าภายใต้ภาระคงที่) ซึ่งจะต้องพิจารณาในการใช้งานโครงสร้างระยะยาว โดยเฉพาะอย่างยิ่งที่อุณหภูมิสูงหรือในสภาวะที่มีเงื่อนไข
• การหดตัวและการบิดเบี้ยว: PA6 มีการหดตัวของแม่พิมพ์ค่อนข้างสูง (0.6–1.8% สำหรับเกรดที่ยังไม่ได้เติม และ 0.3–0.7% แบบแอนไอโซโทรปิคัลสำหรับเกรดที่เติมแก้ว) ซึ่งต้องมีการออกแบบแม่พิมพ์อย่างระมัดระวังและการควบคุมพารามิเตอร์ในการประมวลผลเพื่อลดการบิดเบี้ยวในชิ้นส่วนที่แบนหรือไม่สมมาตร

สำหรับการใช้งานที่ข้อจำกัดเหล่านี้เป็นตัวทำลายข้อตกลง ทางเลือกอื่นๆ ได้แก่ PA12 (การดูดซับความชื้นต่ำกว่า), POM (ความเสถียรของขนาดที่ดีขึ้น), PPS (ความต้านทานต่อสารเคมีและความร้อนที่เหนือกว่า) หรือ PEEK (ประสิทธิภาพสูงสุดแต่มีราคาสูงกว่ามาก)
