PA6 ใช้ทำอะไร? แอปพลิเคชัน คุณสมบัติ และคำแนะนำ PA6 GF

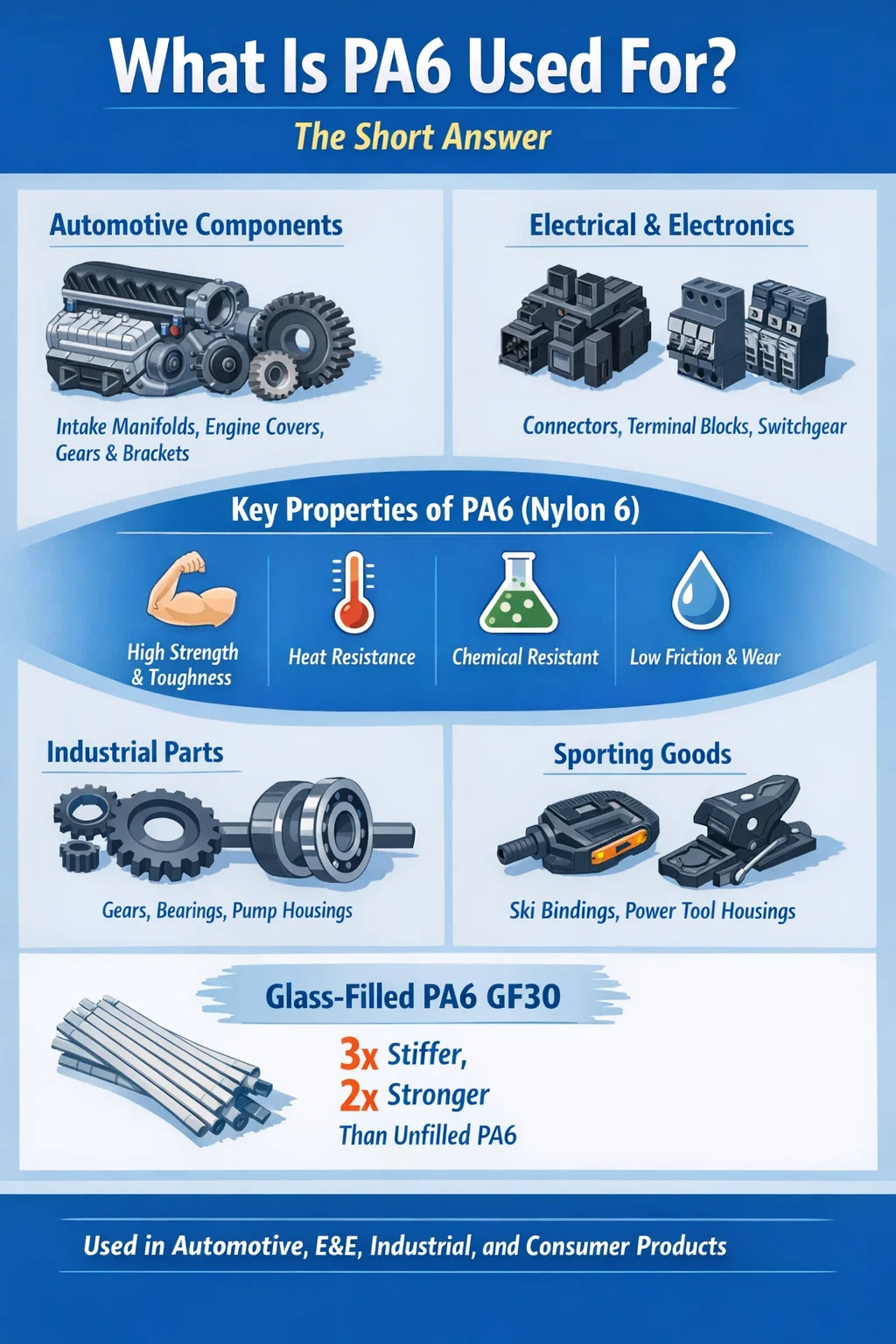

PA6 ใช้ทำอะไร? คำตอบสั้น ๆ

PA6 หรือที่รู้จักในชื่อ Polyamide 6 หรือ Nylon 6 เป็นหนึ่งในเทอร์โมพลาสติกวิศวกรรมที่ใช้กันอย่างแพร่หลายมากที่สุดในโลก โดยหลักแล้วใช้สำหรับส่วนประกอบทางโครงสร้างและทางกลที่ต้องการความแข็งแรง ความเหนียว ความทนทานต่อสารเคมี และความสามารถในการขึ้นรูปเป็นรูปทรงที่ซับซ้อน ตั้งแต่ชิ้นส่วนเครื่องยนต์ของยานยนต์ไปจนถึงเกียร์อุตสาหกรรม ขั้วต่อไฟฟ้าไปจนถึงสินค้ากีฬาสำหรับผู้บริโภค PA6 จะปรากฏทุกที่ที่วิศวกรต้องการวัสดุที่ทำงานได้อย่างน่าเชื่อถือภายใต้ภาระ ความร้อน และรอบความเครียดซ้ำๆ

เมื่อเสริมด้วยใยแก้ว — โดยทั่วไปเรียกว่า วัสดุ PA6 GF (โพลีเอไมด์เติมแก้ว 6) — คุณสมบัติทางกลได้รับการปรับปรุงอย่างมาก ทำให้เป็นคู่แข่งโดยตรงกับอะลูมิเนียมหล่อและสังกะสีในการใช้งานที่รับน้ำหนักหลายประเภท เกินตลาดโพลีเอไมด์ทั่วโลก 6.2 พันล้านดอลลาร์สหรัฐในปี 2566 โดยมี PA6 และเกรดเสริมแรงซึ่งแสดงถึงส่วนแบ่งที่สำคัญของความต้องการดังกล่าว

บทความนี้จะอธิบายอย่างละเอียดว่าที่ไหนและทำไมจึงใช้ PA6 วิธีเสริมแรงด้วยแก้วเปลี่ยนสมการ ตัวเลขการประมวลผลและประสิทธิภาพที่แท้จริงมีลักษณะอย่างไร และวิธีการเลือกเกรดที่เหมาะสมสำหรับการใช้งานของคุณ

คุณสมบัติหลักที่ทำให้ PA6 มีความหลากหลาย

ก่อนที่จะเจาะลึกถึงการใช้งานเฉพาะเจาะจง ควรทำความเข้าใจว่าทำไม PA6 ถึงถูกเลือกตั้งแต่แรก โปรไฟล์ทรัพย์สินมีความสมดุลอย่างแท้จริง — มันไม่ได้โดดเด่นในด้านใดด้านหนึ่งโดยสูญเสียทุกสิ่งทุกอย่าง ซึ่งทำให้สามารถนำไปใช้ในวงกว้างได้

ความแข็งแรงทางกลและความเหนียว

PA6 ที่ยังไม่ได้บรรจุมีความต้านทานแรงดึงประมาณ 70–85 เมกะปาสคาล และการยืดตัวที่จุดขาด 30–150% ขึ้นอยู่กับปริมาณความชื้น การผสมผสานนี้หมายความว่าวัสดุสามารถดูดซับแรงกระแทกได้มากโดยไม่เกิดการแตกหัก ซึ่งเป็นเหตุผลสำคัญที่ถูกนำมาใช้ในตัวเครื่องและครอบคลุมถึงการตกกระแทกหรือแรงสั่นสะเทือน โดยทั่วไปความต้านแรงกระแทกแบบ Izod แบบมีรอยบากจะอยู่ในช่วง 5–10 กิโลจูล/ตรม ในสถานะแห้งเหมือนขึ้นรูป เพิ่มขึ้นอย่างมากเมื่อปรับสภาพให้มีปริมาณความชื้นที่สมดุล

ประสิทธิภาพการระบายความร้อน

PA6 ที่ไม่ได้บรรจุมีจุดหลอมเหลวประมาณ 220°ซ และอุณหภูมิการเบี่ยงเบนความร้อน (HDT) ประมาณ 65°C ที่โหลด 1.8 MPa ซึ่งถือว่าพอประมาณสำหรับสภาพแวดล้อมใต้ฝากระโปรงรถยนต์ที่มีความต้องการสูง อย่างไรก็ตาม เมื่อเสริมใยแก้วแล้ว HDT จะไต่ขึ้นอย่างรวดเร็ว PA6 GF30 (ใยแก้ว 30%) บรรลุค่า HDT ที่ 200–215°ซ ที่ 1.8 MPa ซึ่งเปิดประตูสู่ใต้ฝากระโปรงและการใช้งานที่มีอุณหภูมิสูงอื่นๆ ซึ่งเกรดที่ยังไม่ได้บรรจุไม่สามารถจัดการได้

ทนต่อสารเคมี

PA6 ทนทานต่อสารเคมีหลายประเภท: ไฮโดรคาร์บอน น้ำมัน จาระบี ตัวทำละลายหลายชนิด และเบสเจือจาง ทำงานได้ดีกับน้ำมันเบนซิน น้ำมันเครื่อง น้ำมันเบรก และสารทำความสะอาด ซึ่งทั้งหมดนี้พบได้ทั่วไปในสภาพแวดล้อมของรถยนต์ อย่างไรก็ตาม มันถูกโจมตีโดยกรดแก่ ฟีนอล และสารออกซิไดซ์ ดังนั้น การตรวจสอบความเข้ากันได้ของสารเคมีจึงเป็นสิ่งจำเป็นสำหรับสภาพแวดล้อมทางเคมีที่เปียกชื้น

คุณสมบัติทางไทรโบโลยี

PA6 มีแรงเสียดทานต่ำและทนทานต่อการสึกหรอได้ดีกับเหล็กและพื้นผิวแข็งอื่นๆ นี่คือเหตุผลว่าทำไมเกียร์ บุชชิ่ง และพื้นผิวแบริ่งที่ทำจาก PA6 มักจะทำงานโดยไม่ต้องหล่อลื่นภายนอกในการใช้งานเบา ลักษณะการหล่อลื่นในตัวเองของวัสดุเกิดจากโครงสร้างกึ่งผลึกและพลังงานพื้นผิวต่ำเมื่อเทียบกับโลหะหลายชนิด

การดูดซับความชื้น — ตัวแปรที่ทุกคนต้องคำนึงถึง

PA6 ดูดซับความชื้นจากบรรยากาศอย่างสมดุลโดยประมาณ ปริมาณน้ำ 2.5–3.5% ที่สภาวะมาตรฐาน (23°C, 50% RH) และสูงถึง 9–10% เมื่อจุ่มลงในน้ำจนสุด ความชื้นทำหน้าที่เป็นพลาสติไซเซอร์: เพิ่มความยืดหยุ่นและแรงกระแทก ขณะเดียวกันก็ลดโมดูลัสแรงดึงและความแข็งแรงของผลผลิต นี่ไม่จำเป็นต้องเป็นข้อบกพร่องเสมอไป เนื่องจาก PA6 ที่มีการปรับสมดุลมักจะมีประสิทธิภาพเหนือกว่าสภาวะแบบแห้งเหมือนการขึ้นรูปในสถานการณ์การโหลดแบบไดนามิก แต่การเปลี่ยนแปลงมิติจะต้องถูกนำมาพิจารณาในการออกแบบที่มีความแม่นยำด้วย

วัสดุ PA6 GF: ใยแก้วเปลี่ยนแปลงทุกสิ่งได้อย่างไร

PA6 ที่เติมแก้ว — โดยทั่วไปเรียกว่า PA6 GF15, PA6 GF30 หรือ PA6 GF50 (ระบุการโหลดใยแก้ว 15%, 30% หรือ 50% ตามน้ำหนัก) — แสดงถึงประเภทวัสดุที่แตกต่างกันโดยพื้นฐานจากโพลีเมอร์ฐานที่ยังไม่ได้เติม ใยแก้วแบบสั้นที่ประกอบเข้ากับเมทริกซ์จะสร้างโครงสร้างจุลภาคคอมโพสิตที่ถ่ายโอนโหลดได้อย่างมีประสิทธิภาพมากขึ้น ต้านทานการคืบคลานภายใต้ความเครียดที่ยั่งยืน และรักษาความเสถียรของมิติในช่วงอุณหภูมิที่กว้างขึ้น

การกระโดดจากที่ยังไม่ได้บรรจุเป็น GF30 จะเพิ่มความแข็งประมาณสามเท่าและความต้านทานแรงดึงมากกว่าสองเท่า ในขณะเดียวกัน ปริมาณใยแก้วจะเข้ามาแทนที่โพลีเมอร์ ซึ่งช่วยลดสัดส่วนปริมาตรของวัสดุที่สามารถดูดซับความชื้นได้ ดังนั้นความเสถียรของมิติจึงดีขึ้นอย่างมาก PA6 GF30 เป็นเกรดสำหรับงานหนัก ในการใช้งานเชิงโครงสร้างส่วนใหญ่และเป็นเกณฑ์มาตรฐานเปรียบเทียบกับเทอร์โมพลาสติกวิศวกรรมเสริมอื่นๆ

PA6 GF50 แม้จะน่าประทับใจบนกระดาษ แต่ก็นำเสนอข้อดีข้อเสีย: ความหนาแน่นที่สูงขึ้น ความต้านทานต่อแรงกระแทกลดลงเมื่อเทียบกับ GF30 และแอนไอโซโทรปีที่มากขึ้น (คุณสมบัติทิศทางการไหลเทียบกับคุณสมบัติการไหลข้ามแตกต่างกันอย่างมีนัยสำคัญ) มีแนวโน้มที่จะสงวนไว้สำหรับการใช้งานที่ความแข็งสูงสุดไม่สามารถต่อรองได้ และเหตุการณ์การกระแทกไม่ใช่ภาระการออกแบบหลัก

ยานยนต์: ตลาดเดียวที่ใหญ่ที่สุดสำหรับ PA6

ภาคยานยนต์ใช้ PA6 โดยเฉพาะวัสดุ PA6 GF มากกว่าอุตสาหกรรมอื่นๆ รถยนต์โดยสารสมัยใหม่คันเดียวประกอบด้วยข้อมูลโดยประมาณ ส่วนประกอบโพลีเอไมด์ 10 ถึง 18 กก โดยมี PA6 และ PA66 รวมกันคิดเป็นส่วนใหญ่นั้น การขับเคลื่อนไปสู่การลดน้ำหนักของยานพาหนะเพื่อให้บรรลุเป้าหมายการปล่อยก๊าซเรือนกระจกได้เร่งการเปลี่ยนชิ้นส่วนโลหะด้วยส่วนประกอบไนลอนที่เติมแก้ว

เครื่องยนต์และส่วนประกอบช่วงล่าง

PA6 GF30 และ GF35 เป็นวัสดุที่เลือกใช้สำหรับท่อร่วมไอดี ฝาครอบเครื่องยนต์ ตัวเรือนเทอร์โมสตัท ตัวเรือนตัวกรองอากาศ และฝาปิดปลายเครื่องทำความเย็นด้วยอากาศ ชิ้นส่วนเหล่านี้ทำงานในอุณหภูมิคงที่ที่ 120–150°C โดยมีอุณหภูมิสูงกว่า 180°C และสัมผัสกับสารหล่อเย็น ละอองน้ำมัน และไอน้ำมันเชื้อเพลิง การเปลี่ยนท่อร่วมไอดีอะลูมิเนียมด้วยส่วนประกอบ PA6 GF ที่เริ่มตั้งแต่ปี 1990 แสดงให้เห็นการลดน้ำหนักของ 40–60% ต่อส่วนประกอบ ในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้างและช่วยให้มีรูปทรงภายในที่ซับซ้อนมากขึ้นผ่านการฉีดขึ้นรูปที่อาจยากหรือมีราคาแพงในการหล่อ

ชิ้นส่วนระบบทำความเย็น

ถังปลายหม้อน้ำ ถังขยาย เรือนปั๊มน้ำ และตัวเชื่อมต่อท่อน้ำหล่อเย็นมักถูกหล่อขึ้นจากวัสดุ PA6 GF เนื่องจากวัสดุทนทานต่อการสัมผัสสารหล่อเย็นเอทิลีนไกลคอลที่อุณหภูมิการทำงานอย่างต่อเนื่อง โดยไม่มีการย่อยสลายแบบไฮโดรไลติก หากใช้เกรดที่คงความร้อนด้วยความร้อนที่ถูกต้อง เกรด PA6 GF ที่ทนต่อไฮโดรไลซิสได้รับการออกแบบมาโดยเฉพาะเพื่อยืดอายุการใช้งานเกิน 200,000 กม. หรือ 15 ปี

ชิ้นส่วนโครงสร้างและกึ่งโครงสร้าง

ส่วนรองรับส่วนหน้า (โมดูลโครงสร้างด้านหลังแผงกันชน), ขายึดคันเหยียบ, ฐานมือจับประตู, กรอบกระจก และระบบยึดต่างๆ โดยทั่วไปทำจาก PA6 GF30 หรือ PA6 GF35 การใช้งานเหล่านี้ต้องการทั้งความแข็งแกร่งและการจัดการพลังงานจากการชน ซึ่งเป็นความสมดุลที่ไนลอนเสริมใยแก้วสามารถจัดการได้ดีกว่าวัสดุคู่แข่งหลายตัวที่มีมวลเท่ากัน

ส่วนประกอบระบบเชื้อเพลิง

PA6 ใช้สำหรับตัวเชื่อมต่อท่อน้ำมันเชื้อเพลิง ตัวเรือนตัวกรองน้ำมันเชื้อเพลิง และส่วนประกอบการจัดการไอระเหย ความต้านทานต่อไฮโดรคาร์บอนและความสามารถในการบรรลุความคลาดเคลื่อนของขนาดที่แคบผ่านการฉีดขึ้นรูป ซึ่งมีความสำคัญอย่างยิ่งต่อข้อต่อเชื้อเพลิงที่ปราศจากการรั่ว ทำให้เป็นตัวเลือกมาตรฐาน ข้อกำหนดด้านกฎระเบียบสำหรับการซึมผ่านต่ำในระบบเชื้อเพลิงได้ผลักดันการพัฒนาท่อเชื้อเพลิง PA6 หลายชั้นที่มีชั้นกั้น แต่ชั้นนอกของโครงสร้างยังคงเป็นไนลอน

การใช้งานไฟฟ้าและอิเล็กทรอนิกส์

PA6 เป็นวัสดุที่โดดเด่นในภาคไฟฟ้าและอิเล็กทรอนิกส์ (E&E) โดยที่การรวมกันของคุณสมบัติไดอิเล็กทริก การหน่วงการติดไฟ (ในเกรดดัดแปลง) ความคงตัวของขนาด และความสามารถในการแปรรูปครอบคลุมส่วนประกอบที่หลากหลาย

ตัวเชื่อมต่อและเทอร์มินัลบล็อก

ขั้วต่อไฟฟ้า — ตั้งแต่ขั้วต่อชุดสายไฟของรถยนต์ไปจนถึงแผงขั้วต่อทางอุตสาหกรรม — เป็นหนึ่งในการใช้งาน PA6 ที่มีปริมาณมากที่สุดทั่วโลก ความแม่นยำด้านมิติของวัสดุ ความต้านทานต่อการคืบคลานภายใต้แรงแทรกของหน้าสัมผัสโลหะ และความเข้ากันได้กับกระบวนการบัดกรี (โดยเฉพาะในเกรดที่มีความเสถียรทางความร้อน) ทำให้วัสดุนี้เหมาะสมอย่างยิ่ง วัสดุ PA6 GF นั้นพบได้ทั่วไปโดยเฉพาะอย่างยิ่งในตัวเชื่อมต่อแบบหลายพิน ซึ่งความแม่นยำในการลงทะเบียนพินเป็นสิ่งสำคัญตลอดอายุการใช้งาน

เซอร์กิตเบรกเกอร์และสวิตช์เกียร์

เกรด PA6 ที่ไม่ติดไฟ (FR PA6 ซึ่งมักปลอดสารฮาโลเจน) ได้รับการระบุไว้สำหรับตัวเรือนเซอร์กิตเบรกเกอร์ ฐานรีเลย์ และส่วนประกอบสวิตช์เกียร์ บรรลุผลการเรียนเหล่านี้ พิกัด UL94 V-0 ที่ความหนาของผนัง 0.8 มม. หรือ 1.6 มม. ในขณะที่ยังคงความสมบูรณ์ทางกลที่จำเป็นต่อการอยู่รอดจากเหตุการณ์อาร์คลัดวงจร

การจัดการสายเคเบิลและท่อร้อยสาย

ท่อลูกฟูก PA6 สายรัดเคเบิล และเคเบิลแกลนด์เป็นมาตรฐานในการติดตั้งสายไฟอุตสาหกรรม สายรัดเคเบิล PA6 คงแรงจับยึดในช่วงอุณหภูมิ -40°C ถึง 85°C และต้านทานการเสื่อมสภาพของรังสียูวีในเกรดที่มีความเสถียร ซึ่งเป็นคุณสมบัติที่อธิบายความแพร่หลายในชุดสายไฟของรถยนต์และการติดตั้งระบบไฟฟ้ากลางแจ้ง

ตัวเรือนสำหรับอุปกรณ์อิเล็กทรอนิกส์

ตัวเรือนเครื่องมือไฟฟ้า ตัวเซ็นเซอร์ทางอุตสาหกรรม กรอบอุปกรณ์วัดแสง และตัวเรือนมอเตอร์ มักทำจากวัสดุ PA6 หรือ PA6 GF เกรดที่เติมแก้วป้องกันการบิดเบี้ยวแม้ในส่วนที่มีผนังบาง และให้ความแข็งแกร่งที่จำเป็นสำหรับการประกอบส่วนประกอบภายในที่แน่นพอดี เช่น เสายึด PCB และคุณสมบัติการยึดแบบ snap-fit

เครื่องจักรอุตสาหกรรมและส่วนประกอบทางวิศวกรรม

PA6 มีประวัติอันยาวนานในด้านเครื่องจักรอุตสาหกรรม เนื่องจากสามารถตัดเฉือนจากแท่งและสต็อกเพลทที่อัดขึ้นรูป หล่อเป็นชิ้นส่วนขนาดใหญ่ หรือฉีดขึ้นรูปในปริมาณมาก เส้นทางการประมวลผลแต่ละเส้นทางเหมาะสมกับขนาดการใช้งานที่แตกต่างกัน

เกียร์ ลูกเบี้ยว และส่วนประกอบของไดรฟ์

เกียร์ PA6 พบได้ในอุปกรณ์สำนักงาน เครื่องใช้ไฟฟ้า เครื่องจักรอุตสาหกรรมเบา และระบบเสริมของยานยนต์ (ตัวควบคุมหน้าต่าง ตัวปรับที่นั่ง ประตูผสมผสาน HVAC) ที่ค่า PV (ความดัน-ความเร็ว) ต่ำกว่าประมาณ 0.1 MPa·m/s PA6 ที่ไม่ได้บรรจุจะวิ่งชนเหล็กโดยไม่มีการหล่อลื่น แนะนำให้ใช้การหล่อลื่นรันอินที่สูงกว่าเกณฑ์ดังกล่าว เกียร์ PA6 ที่เติมแก้วให้ความสามารถในการรับน้ำหนักที่สูงกว่า แต่ลดคุณสมบัติการหล่อลื่นในตัวเองบางส่วนของเกรดที่ไม่มีการเติม และแสดงการสึกหรอของพื้นผิวที่สูงกว่า ซึ่งเป็นข้อเสียที่ต้องได้รับการประเมินในแต่ละการใช้งาน

ตลับลูกปืน บูช และแผ่นรองกันสึก

Cast PA6 (การหล่อแบบโมโนเมอร์) ใช้สำหรับวงแหวนแบริ่งที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ รางนำสายพานลำเลียง และแผ่นสึกหรอในอุปกรณ์การเกษตร เหมืองแร่ และอุปกรณ์ขนถ่ายวัสดุ ไนลอนแบบหล่อสามารถผลิตได้ในส่วนต่างๆ สูงถึงหลายร้อยกิโลกรัม และผ่านการตัดเฉือนเพื่อให้ได้ค่าความคลาดเคลื่อนที่แม่นยำ โดยทั่วไปค่าสัมประสิทธิ์แรงเสียดทานกับเหล็กในสภาวะการทำงานที่แห้งคือ 0.15–0.35 ซึ่งเป็นที่ยอมรับสำหรับการใช้งานตลับลูกปืนความเร็วต่ำจำนวนมาก โดยที่ไลเนอร์ PTFE ที่มีบรอนซ์หรือบรอนซ์หนุนหลังจะมีค่าใช้จ่ายสูงในวงกว้าง

การจัดการของไหล — ปั๊มและวาล์ว

ใบพัด PA6 เคสปั๊ม ตัววาล์ว และข้อต่อท่อสามารถจัดการกับน้ำ กรดอ่อน ไฮโดรคาร์บอน และแปรรูปสารเคมีในสภาพแวดล้อมทางอุตสาหกรรมที่หลากหลาย ความต้านทานการกัดกร่อนของ PA6 เมื่อเปรียบเทียบกับทางเลือกที่เป็นโลหะช่วยลดความเสี่ยงในการกัดกร่อนของกัลวานิกและลดรอบการบำรุงรักษา สำหรับระบบของไหลที่มีแรงดันสูงหรืออุณหภูมิสูง วัสดุ PA6 GF จะมาแทนที่เกรดที่ไม่มีการเติมเพื่อรักษาความเสถียรของขนาดภายใต้การรับแรงกดอย่างต่อเนื่อง

โปรไฟล์โครงสร้างและการ์ดป้องกันเครื่องจักร

โปรไฟล์ PA6 แบบอัดรีดใช้สำหรับการวางเฟรมโครงสร้างในอุปกรณ์ประกอบอัตโนมัติ หุ่นยนต์ปลายเอฟเฟกต์ และตัวป้องกันเครื่องจักร ความแข็งจำเพาะของวัสดุ (ความแข็งต่อหน่วยน้ำหนัก) แข่งขันได้ดีกับอะลูมิเนียมเมื่อมีการควบคุมปริมาณความชื้น ผู้ผลิตเครื่องจักรจำนวนมากระบุโปรไฟล์ PA6 GF สำหรับรางรางเชิงเส้นตรงและรางนำกระบอกนิวแมติก เนื่องจากวัสดุเครื่องจักรสะอาด ลดการสั่นสะเทือน และไม่ต้องการการเคลือบป้องกันการกัดกร่อนตามที่เหล็กต้องการ

สินค้าอุปโภคบริโภคและสินค้ากีฬา

การผสมผสานระหว่างความเหนียว คุณภาพพื้นผิว และความสามารถในการย้อมของ PA6 — ไนลอนยอมรับสีย้อมได้ง่าย — ทำให้ PA6 เป็นตัวเลือกทั่วไปในผลิตภัณฑ์อุปโภคบริโภคที่ทั้งความสวยงามและความทนทานมีความสำคัญ

• สายผูกสกีและตัวล็อครองเท้า: วัสดุ PA6 GF สามารถรองรับสายผูกสกีทั้งแบบคงที่และไดนามิกสูง ขณะเดียวกันก็อยู่รอดได้ในอุณหภูมิเย็นที่ -30°C โดยไม่แตกหักง่าย
• ส่วนประกอบของจักรยาน: ตีนผี มือเบรก และแคลมป์แฮนด์ในจักรยานระดับกลางใช้ PA6 GF30 เพื่อลดน้ำหนักเมื่อเทียบกับอะลูมิเนียมแต่ยังคงความแข็งไว้
• โครงกระเป๋าและซิป: YKK และผู้ผลิตซิปรายอื่นๆ พึ่งพา PA6 เป็นอย่างมากสำหรับฟันซิปและตัวตัวเลื่อน — ความเหนียวของวัสดุและการเสียดสีต่ำต่อตัวมันเองถือเป็นคุณสมบัติในอุดมคติสำหรับกลไกของซิป
• เครื่องมือไฟฟ้า: ตัวเรือนสว่าน ตัวเลื่อยวงเดือน และตัวป้องกันเครื่องบดที่ทำจาก PA6 GF ดูดซับแรงสั่นสะเทือนของมอเตอร์ ต้านทานความร้อนจากตัวเรือนมอเตอร์ และให้ความแข็งแกร่งทางโครงสร้างที่จำเป็นในการรักษาการวางแนวตลับลูกปืน
• กล่องใส่แปรงสีฟันและของใช้ส่วนตัว: โดยที่เกรดที่สามารถสัมผัสกับอาหาร PA6 (เป็นไปตามระเบียบข้อบังคับในการสัมผัสกับอาหารของ FDA หรือ EU) ทำให้มีกล่องที่ปลอดภัยและทนทานพร้อมพื้นผิวที่ดีเยี่ยม

การใช้งานสิ่งทอและเส้นใย

เส้นใย PA6 ซึ่งจำหน่ายภายใต้ชื่อทางการค้า เช่น Perlon ถือเป็นประเภทการใช้งานหลักที่แยกออกจากการใช้งานทางวิศวกรรมแบบฉีดขึ้นรูปและแบบอัดขึ้นรูปที่กล่าวถึงข้างต้นโดยสิ้นเชิง เส้นด้ายใย PA6 ถูกหลอมปั่นเป็นเส้นใยที่มีความต้านทานแรงดึงในช่วง 4–6 cN/dtex โดยมีการยืดตัวที่จุดขาดประมาณ 20–40% — คุณสมบัติที่ทำให้เหมาะสำหรับร้านขายชุดชั้นใน ชุดชั้นใน ชุดกีฬา และสิ่งทอทางเทคนิค

ในการใช้งานสิ่งทอทางเทคนิค เส้นใย PA6 พบได้ในสายยาง (มักรวมกับสายไฟเหล็กในยางไบแอส) สายพานลำเลียง เชือกและตาข่ายสำหรับการใช้งานทางทะเล และผ้ากรอง สายยาง PA6 ได้รับการประมวลผลที่อัตราส่วนการดึงที่สูงมากเพื่อจัดแนวโซ่โพลีเมอร์และบรรลุความดื้อรั้นข้างต้น 8 cN/dtex ซึ่งให้ความต้านทานต่อความเมื่อยล้าที่จำเป็นสำหรับการปั่นจักรยานแบบยืดหยุ่นซ้ำๆ ในยาง

เส้นด้ายพรมเป็นอีกหนึ่งการประยุกต์ใช้เส้นใยที่สำคัญ โดยเส้นใยพรม PA6 มีส่วนแบ่งสำคัญของตลาดพรมที่อยู่อาศัยและเชิงพาณิชย์ โดยแข่งขันกับ PA66 และโพลีเอสเตอร์ในด้านความคุ้มค่า พรม PA6 สามารถนำไปละลายใหม่และปั่นซ้ำได้เมื่อหมดอายุการใช้งาน ซึ่งเป็นแรงผลักดันให้เกิดการพัฒนาโครงการนำพรมกลับคืนและการรีไซเคิล (โดยเฉพาะอย่างยิ่งกระบวนการ Aquafil ECONYL® ซึ่งละลายพรม PA6 และอวนจับปลากลับไปเป็นโมโนเมอร์คาโปรแลคตัม)

การใช้งานด้านการแพทย์และอาหาร

เกรด PA6 บางเกรดได้รับการรับรองการปฏิบัติตามข้อกำหนดในการสัมผัสกับอาหารภายใต้กฎระเบียบของสหภาพยุโรป 10/2011 หรือข้อบังคับของ FDA 21 CFR เกรดเหล่านี้ใช้ในส่วนประกอบของอุปกรณ์แปรรูปอาหาร เช่น ตัวต่อโซ่สายพานลำเลียง รางนำ พื้นผิวเขียง และชิ้นส่วนปั๊มสำหรับการจัดการของเหลวในเกรดอาหาร วัสดุนี้ทำความสะอาดได้ด้วยไอน้ำและน้ำยาฆ่าเชื้อเกรดอาหารมาตรฐาน

ในการผลิตอุปกรณ์ทางการแพทย์ PA6 ใช้สำหรับส่วนประกอบที่ไม่สามารถปลูกฝังได้: ขั้วต่อสายสวน ที่จับเครื่องมือผ่าตัด ถาดฆ่าเชื้อ และเรือนอุปกรณ์ ความสามารถในการทนต่อรอบการนึ่งฆ่าเชื้อด้วยไอน้ำซ้ำๆ (121°C, 134°C) — โดยเฉพาะในเกรดที่เสริมด้วยแก้ว — ทำให้เหมาะสำหรับการแปรรูปซ้ำมากกว่าเทอร์โมพลาสติกวิศวกรรมอื่นๆ จำนวนมาก PA6 ไม่ได้ใช้สำหรับอุปกรณ์ฝังเนื่องจากความไวต่อไฮโดรไลติกในสภาวะทางสรีรวิทยาในช่วงเวลาที่ยาวนาน

วิธีการเลือกเกรด PA6 ที่เหมาะสม

กลุ่มวัสดุ PA6 ครอบคลุมเกรดเชิงพาณิชย์หลายสิบเกรด การเลือกสิ่งที่ถูกต้องจำเป็นต้องจับคู่โปรไฟล์คุณสมบัติเฉพาะของเกรดให้ตรงกับความต้องการของการใช้งาน กรอบการทำงานต่อไปนี้ครอบคลุมประเด็นการตัดสินใจที่พบบ่อยที่สุด

จุดวิกฤติที่มักถูกมองข้าม: ค่าแผ่นข้อมูลจะแห้งเหมือนการขึ้นรูปเสมอเว้นแต่จะระบุไว้เป็นอย่างอื่น . สำหรับการคำนวณโครงสร้างที่เกี่ยวข้องกับ PA6 ในสภาพแวดล้อมจริง ให้ใช้ค่าที่มีเงื่อนไข (สมดุล RH 50% หรืออิ่มตัวเต็มที่ ขึ้นอยู่กับเงื่อนไขการบริการ) การออกแบบโมดูลัสแรงดึงแบบแห้งเหมือนขึ้นรูป จากนั้นนำไปปรับใช้ในสภาพแวดล้อมที่ชื้นอาจส่งผลให้เกิดการโก่งตัวและอัตราการคืบคลานสูงกว่าที่คาดการณ์ไว้อย่างมาก

PA6 กับ PA66: ทำความเข้าใจความแตกต่างในทางปฏิบัติ

PA6 และ PA66 มักสับสนหรือใช้สลับกันในการสนทนาที่ไม่ใช่ด้านเทคนิค มีโครงสร้างคล้ายคลึงกัน (ทั้งสองชนิดเป็นโพลีเอไมด์ที่มีหน่วยเคมีซ้ำกัน) แต่แตกต่างกันในลักษณะสำคัญที่ส่งผลต่อการเลือกใช้วัสดุ

• จุดหลอมเหลว: PA66 ละลายที่ประมาณ 260°C เทียบกับ PA6 ที่ 220°C ทำให้ PA66 มีขอบด้านความร้อนในรูปแบบที่ไม่มีการเติม อย่างไรก็ตาม ทั้งสองค่าจะมีค่า HDT ที่ใกล้เคียงกันเมื่อเสริมด้วยกระจกอย่างแน่นหนา
• การดูดซับความชื้น: PA6 ดูดซับความชื้นได้มากกว่า PA66 เล็กน้อยในสภาวะที่เท่ากัน ซึ่งแปลเป็นการเปลี่ยนแปลงมิติที่มากขึ้นเล็กน้อย
• กำลังประมวลผล: PA6 มีช่วงการประมวลผลที่กว้างและต่ำกว่า ทำให้ง่ายต่อการขึ้นรูปผนังบางและรูปทรงเรขาคณิตที่ซับซ้อน ความหนืดหลอมละลายที่ต่ำกว่าที่อุณหภูมิการประมวลผลยังส่งผลดีต่อการเปียกของใยแก้วในระหว่างการผสมอีกด้วย
• ราคา: PA6 ถูกสังเคราะห์จาก caprolactam ในขณะที่ PA66 ใช้กรดอะดิปิกและเฮกซาเมทิลีนไดเอมีน ราคาในตลาดมีความผันผวน แต่โดยทั่วไปแล้ว PA6 จะเป็น ราคาถูกกว่า 5–15% ต่อกิโลกรัมซึ่งมีความสำคัญตามขนาด
• ความสามารถในการรีไซเคิล: PA6 สามารถสลายโพลีเมอร์กลับไปเป็นโมโนเมอร์คาโปรแลคตัมได้ โดยให้ผลตอบแทนการคืนสภาพสูง รองรับการรีไซเคิลแบบวงปิด การลดการเกิดโพลิเมอไรเซชันของ PA66 เป็นไปได้ในทางเทคนิค แต่ไม่ค่อยได้รับการพัฒนาในเชิงพาณิชย์ตามขนาด

สำหรับการใช้งานส่วนใหญ่ที่มีอุณหภูมิบริการต่ำกว่า 150°C วัสดุ PA6 GF จะทำงานเทียบเท่ากับ PA66 GF โดยมีต้นทุนที่ต่ำกว่า อุณหภูมิสูงกว่า 150°C หรือในการใช้งานที่ความชื้นบวมเป็นสิ่งสำคัญ PA66 หรือโพลีเอไมด์ประสิทธิภาพสูง (PA46, PA6T/66) คุ้มค่าที่จะประเมิน

การประมวลผลวัสดุ PA6 และ PA6 GF: ข้อควรพิจารณาที่สำคัญ

การใช้วัสดุ PA6 GF ให้เกิดประโยชน์สูงสุดต้องอาศัยความใส่ใจในสภาวะการประมวลผลที่ค่อนข้างแตกต่างจากเทอร์โมพลาสติกในสินค้าโภคภัณฑ์ เช่น PP หรือ ABS

การอบแห้ง

PA6 ดูดความชื้นและต้องทำให้แห้งก่อนแปรรูป สภาพการอบแห้งมาตรฐานคือ 80°C เป็นเวลา 4-6 ชั่วโมง ในเครื่องอบแห้งแบบลดความชื้น (จุดน้ำค้างต่ำกว่า -30°C) เพื่อลดปริมาณความชื้นต่ำกว่า 0.2% สำหรับการฉีดขึ้นรูป การอบแห้งที่ไม่เพียงพอทำให้เกิดการย่อยสลายแบบไฮโดรไลติกของโซ่โพลีเมอร์ในระหว่างกระบวนการหลอม ส่งผลให้ความหนืดลดลง ข้อบกพร่องของสเพลย์ และลดคุณสมบัติทางกลในชิ้นส่วนที่ขึ้นรูปลงอย่างมาก

อุณหภูมิหลอมละลาย

อุณหภูมิหลอมเหลวของการฉีดขึ้นรูปสำหรับ PA6 โดยทั่วไปจะอยู่ในช่วงตั้งแต่ 240–280°ซ ขึ้นอยู่กับความหนาของผนังและรูปทรงของชิ้นส่วน อุณหภูมิแม่พิมพ์ 60–90°C ช่วยให้เกิดผลึกที่ดีและผิวสำเร็จ สำหรับวัสดุ PA6 GF การอยู่ภายในหน้าต่างนี้ยังช่วยรักษาความยาวของเส้นใย — อุณหภูมิหลอมละลายที่มากเกินไปรวมกับความเร็วของสกรูที่รุนแรงจะทำให้เส้นใยเสื่อมคุณภาพและลดประสิทธิภาพเชิงกล

การวางแนวไฟเบอร์และแนวเชื่อม

ใยแก้วในวัสดุ PA6 GF จะเรียงตัวตามทิศทางการไหลในระหว่างการฉีดขึ้นรูปเป็นพิเศษ สิ่งนี้จะสร้างคุณสมบัติแอนไอโซทรอปิก: ชิ้นส่วนมีความแข็งและแข็งแกร่งกว่าในทิศทางการไหลมากกว่าตามขวาง เส้นเชื่อม (ที่ส่วนหน้าของการไหลทั้งสองมาบรรจบกัน) ในส่วน PA6 GF สามารถมีความต้านทานแรงดึงได้ต่ำที่สุด 30–50% ของมูลค่ารวม เนื่องจากเส้นใยจัดเรียงขนานกับแนวเชื่อมและยึดติดผ่านเมทริกซ์โพลีเมอร์เท่านั้น ตำแหน่งเกตและการออกแบบชิ้นส่วนต้องลดรอยเชื่อมในบริเวณที่มีความเครียดสูง

การบิดเบี้ยวและการหดตัว

วัสดุ PA6 GF หดตัวต่างกัน: ประมาณ 0.3–0.7% ในทิศทางการไหล และ 0.8–1.3% ขวางการไหล สำหรับเกรด GF30 การหดตัวส่วนต่างนี้เป็นสาเหตุหลักของการบิดเบี้ยวในชิ้นส่วนแบนหรือกึ่งแบน การวางตำแหน่งประตูที่ขับเคลื่อนด้วยการจำลองและการออกแบบชิ้นส่วนถือเป็นสิ่งสำคัญสำหรับจอแบนและฝาครอบที่ทำจากวัสดุ PA6 GF

ความยั่งยืนและการรีไซเคิลของ PA6

PA6 อยู่ในตำแหน่งที่ดีกว่าโพลีเมอร์วิศวกรรมหลายๆ ตัวจากมุมมองของเศรษฐกิจแบบวงกลม เนื่องจากมีความสามารถในการสลายโพลีเมอร์ได้ กระบวนการ ECONYL® (Aquafil) นำคาโปรแลคตัมกลับมาใช้ใหม่จากของเสีย PA6 หลังการบริโภค รวมถึงพรม อวนจับปลา และของเสียจากอุตสาหกรรม และนำไปรวมตัวใหม่ให้เป็น PA6 ที่มีคุณภาพเทียบเท่าบริสุทธิ์ เคมีแบบวงปิดนี้ได้รับการตรวจสอบในระดับเชิงพาณิชย์แล้วด้วย ขยะ PA6 มากกว่า 100,000 ตัน ได้รับการประมวลผลผ่านระบบการฟื้นฟู ECONYL® ณ การรายงานล่าสุด

สำหรับวัสดุ PA6 GF การรีไซเคิลมีความซับซ้อนมากขึ้น เนื่องจากเส้นใยแก้วไม่สามารถกู้คืนตามความยาวเดิมได้ผ่านการรีไซเคิลเชิงกลมาตรฐาน การขัดสีของเส้นใยระหว่างการประมวลผลซ้ำจะลดความยาวของเส้นใยลง และส่งผลให้ประสิทธิภาพเชิงกลลดลง อย่างไรก็ตาม PA6 GF25 หรือ GF30 ที่รีไซเคิลด้วยเครื่องจักรสามารถดาวน์ไซเคิลไปยังการใช้งานที่มีเส้นใยต่ำได้ การรีไซเคิลทางเคมีกลับไปเป็นโมโนเมอร์จะจัดการกับแก้วในฐานะสารตกค้างที่ต้องแยกออก แต่จะส่งคาโปรแลคตัมที่ไม่มีการปนเปื้อนจากเศษส่วนโพลีเมอร์

เส้นทาง PA6 ชีวภาพอยู่ระหว่างการพัฒนาเชิงพาณิชย์ ตามทฤษฎีแล้ว Caprolactam สามารถได้มาจากไลซีนชีวภาพหรือไซโคลเฮกเซนจากแหล่งชีวภาพ แม้ว่า PA6 เชิงพาณิชย์ชีวภาพเต็มรูปแบบจะยังไม่ได้ผลิตในปริมาณที่มีความหมายก็ตาม ผู้ผลิตหลายรายได้ประกาศการกำหนดเป้าหมายโครงการนำร่อง ปริมาณคาโปรแลคตัมจากชีวภาพ 30–100% ภายในทศวรรษข้างหน้า ซึ่งจะช่วยลดการปล่อยก๊าซคาร์บอนไดออกไซด์ของการผลิต PA6 ได้อย่างมาก เมื่อเทียบกับเส้นทางปิโตรเคมีในปัจจุบัน

โดยที่ PA6 ไม่ใช่ตัวเลือกที่เหมาะสม

การเข้าใจขีดจำกัดของ PA6 มีความสำคัญพอๆ กับการรู้จุดแข็งของมัน มีการใช้งานหลายอย่างที่ PA6 — แม้จะอยู่ในรูปแบบที่เติมแก้ว — เป็นวัสดุที่ไม่ถูกต้องโดยไม่คำนึงถึงราคา:

• อุณหภูมิต่อเนื่องสูงเหนือ 180°C: แม้แต่วัสดุ PA6 GF ก็เริ่มสูญเสียคุณสมบัติทางกลที่อุณหภูมิคงที่สูงกว่า 180°C การใช้งานในช่วงนี้ต้องใช้โพลีเอไมด์อุณหภูมิสูง (PA46, PA6T, PA9T) หรือวิศวกรรมโพลีเมอร์ที่ไม่ใช่โพลิเอไมด์ (PPS, PEEK)
• สภาพแวดล้อมที่เป็นกรดแก่: กรดเข้มข้นจะไฮโดรไลซ์พันธะเอไมด์ใน PA6 อย่างรวดเร็ว การใช้งานในสภาพแวดล้อมทางเคมีที่เป็นกรดเข้มข้นต้องใช้ PTFE, PVDF หรือโพลีโพรพีลีน
• ความชัดเจนของแสง: PA6 เป็นวัสดุกึ่งผลึกและโปร่งแสงในระดับที่ดีที่สุด เนื่องจากไม่สามารถให้ความชัดเจนทางแสงของวัสดุอสัณฐาน เช่น โพลีคาร์บอเนตหรือ PMMA ได้
• ความแม่นยำสูงในสภาพแวดล้อมที่ชื้น: สำหรับชิ้นส่วนที่ต้องการความคลาดเคลื่อนของขนาดต่ำกว่า ±0.1 มม. ที่จะประสบกับการหมุนเวียนของความชื้น การบวมตัวแบบดูดความชื้นของ PA6 มักจะไม่ผ่านเกณฑ์ POM (อะซีตัล) หรือ PBT เป็นทางเลือกทั่วไป
• อุปกรณ์ทางการแพทย์แบบฝังระยะยาว: PA6 ไม่สามารถเข้ากันได้ทางชีวภาพสำหรับการใช้งานแบบฝังเนื่องจากการย่อยสลายแบบไฮโดรไลติกและศักยภาพในการชะล้างโมโนเมอร์
